• 整体结构描述

• 系统概述

机房监控管理平台是随信息化建设应运而生的，它是机房环境监控管理服务与计算机网络技术、多媒体信息技术、自动化技术结合的******体现。在进行系统建设时，我们采用系统工程的观点对机房的环境结构、服务需求、设备内容和管理模式四个基本要素以及它们的内在联系进行优化组合，从而提供一个稳定******、投资合理、高效方便、舒适安全的机房环境监控系统。

• 建设目标

为机房建立包括机房动力、环境及安防的监控系统，主要监控对象包括：精密空调、UPS、电量检测、配电开关监测、温湿度监测、漏水检测、门禁、视频监控、消防监测、新风监控、防雷监控等，实现24×365的全面集中监控和管理，保障机房环境及设备安全高效运行，以实现******的机房可用率，并不断提高运营管理水平。
机房监控管理平台要能实现四个目标：

1. 为机房内各系统及设备运行提供高度稳定******的监控信息资源；
2. 节省机房运行管理费用，达到短期投资长期受益的目的；
3. 确保提高机房管理工作效率并提供安全舒适的工作环境；
4. 系统软/硬件均采用模块化结构设计，适应发展需要，做到具有可扩展性、可变性，适应环境的变化和工作性质的多样化。
5. 用户需求

根据机房的实际情况，需要对机房中配电及动力、环境和安防等进行全面的集中监控。监控主机能够方便、实时查看到各智能设备或子系统的所有运行参数和运行状态。系统采用现场智能采集设备，采集到的信号和数据传给集中监控服务器。具体设计如下：

1. 动力监控部分
   • 配电监控：通过电量仪采集配电情况，监测市电的实时供电参数，如三相电压、电流等。
   • 配电开关：通过开关量采集模块及辅助设备采集开关的状态信号，并在监控系统以动态方式直观的显示配电开关的通断电状态。
   • 精密配电柜：监测配电柜内的供电输入参数，各支路配电开关状态及负载电流等。
   • UPS：通过UPS厂家提供的智能接口及协议获取设备的运行参数，所采集的数据取决于协议所开放的数据采样点。
2. 环境监控部分
3. 精密空调：通过精密空调厂家提供的智能接口及协议获取设备的运行参数，监测精密空调的运行参数及状态，并可实现远程开关机启停控制和参数设置。
4. 新风机：监测新风机的开关机运行状态及过滤网堵塞状态，并可实现远程开关机启停控制、定时启停功能。
5. 温湿度：通过在天花上安装带液晶显示的温湿度传感器监测机房内重要区域的温湿度的数值及变化情况，以监测机房的环境安全程度。
6. 漏水：通过定位式绳式漏水监测系统实时监测空调下方的泄露情况，******定位漏水点位置，并在监控系统有直观的动态显示。
7. 防雷监测：监测防雷器提供的干接点状态。
8. 门禁管理：集成门禁系统，实现对人员出入情况的管理。
9. 视频图像：集成视频监控系统实现对重要区域的视频监控，并进行视频录像。
10. 消防：监测消防控制箱提供的干接点火警信号。
11. 安防监控部分
12. 具备的报警方式：电话语音报警、手机短信报警。

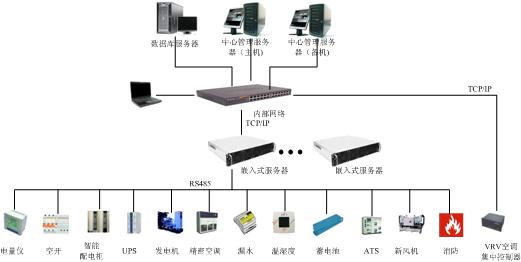

13. 系统结构设计说明
